Popis produktu

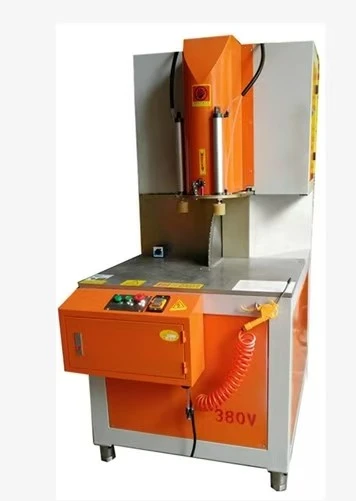

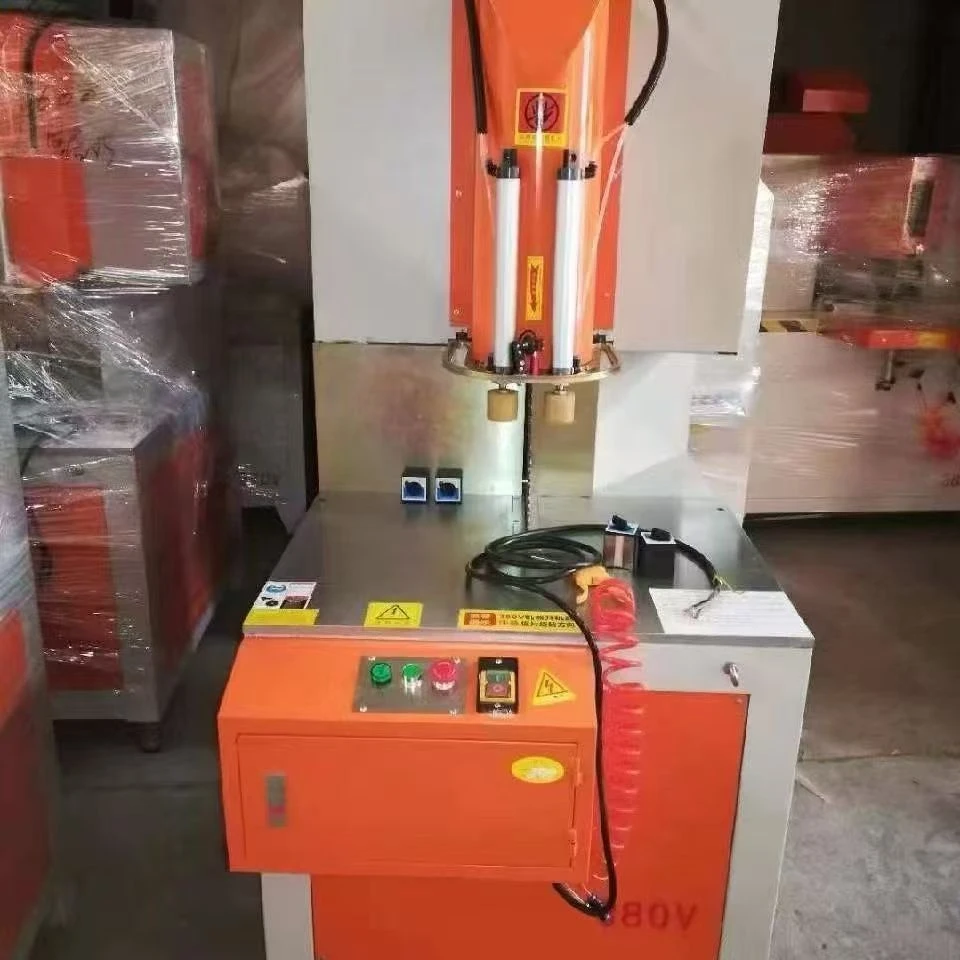

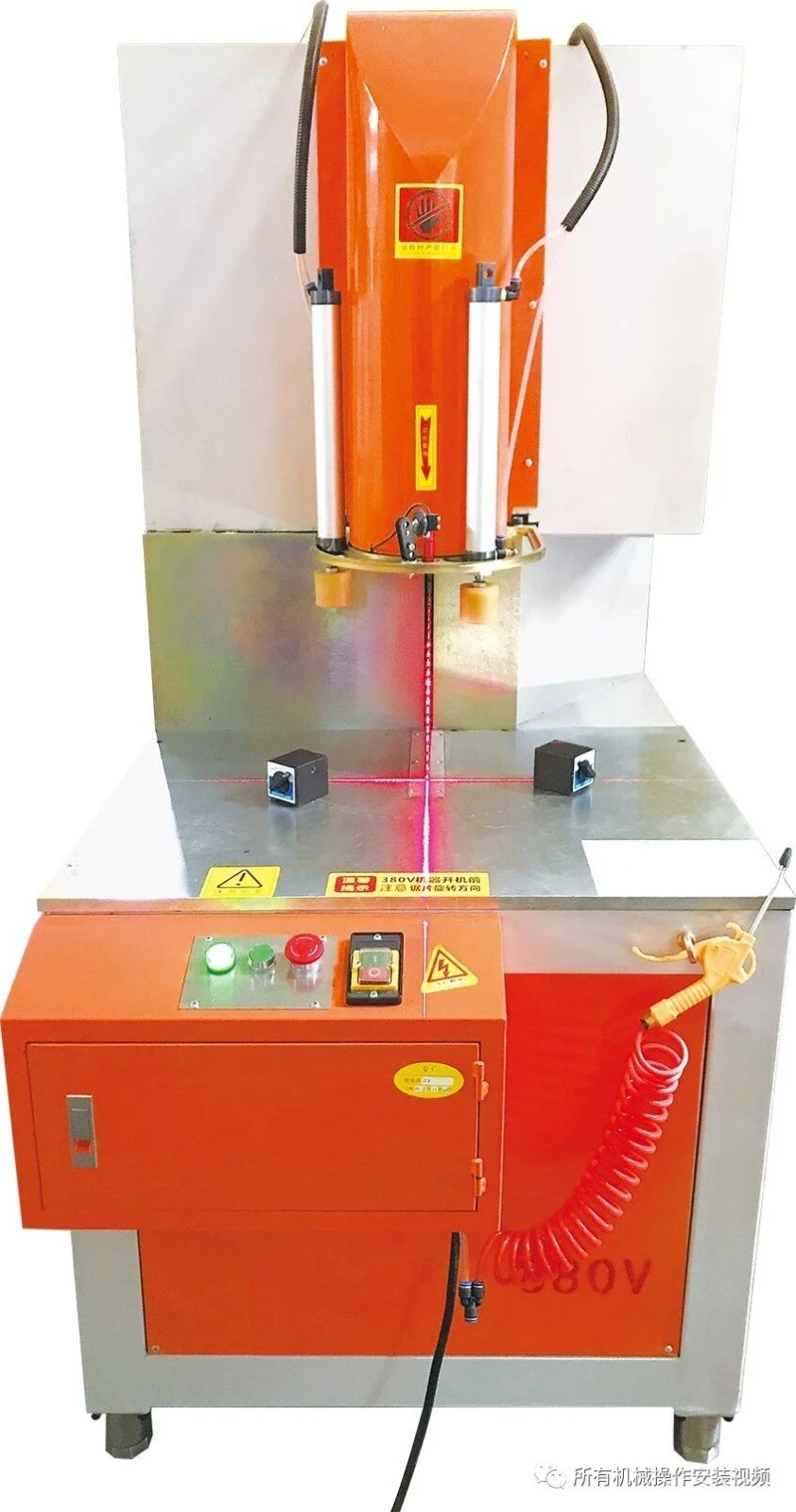

Vertikální hliníková sluneční pila je navržena pro vysoce{0}}přesné a opakovatelné řezání těžkých-profilů s velkými{2}}profily hliníkových profilů používaných v slunečních místnostech, zimních zahradách, pergolách, skleněných domech a konstrukčních architektonických rámech. Jeho prostorově-úsporná konfigurace vertikálního řezání poskytuje vylepšenou mechanickou podporu pro nadrozměrné obrobky, zajišťuje stabilní podávání materiálu, nulovou deformaci profilu a-těsnou toleranci pro průmyslové výrobce.
Technické parametry
|
Model |
HZ‑YGFJ – Sunroom Cutting Machine |
|
Pracovní napětí |
380V |
|
Výkon motoru |
3KW vřetenový motor |
|
Metoda řezání |
Automatický |
|
Kapacita řezu (Š×V) |
Rozměr 320×210 mm |
|
Rychlost pilového kotouče |
4850 ot./min |
|
Hmotnost stroje |
400 kg |
|
Operační metoda |
Start jedním tlačítkem |
|
Velikost pilového kotouče |
605×25,4×3,0×140T (lze nainstalovat i čepel 655 mm) |
|
Pracovní tlak vzduchu |
0,8 kg |
|
Rychlost motoru |
2980 ot./min |
|
Pracovní proud |
6.3A |
|
Celkové rozměry |
820×1150×1920 mm |
|
Úhel řezu |
0-180 stupňů |
Technické vlastnosti a procesní data
Zero Profile Sag
Vertikální vyrovnání eliminuje strukturální prohnutí na dlouhých rozpětích a omezuje chyby kolmé pravoúhlosti na méně než 0,1 mm na 100 mm hloubky řezu.
Frézování-Bezplatné dokončení
Vřeteno s 3000 otáčkami za minutu a tvrdokovový kotouč o průměru 500 mm poskytují čisté řezy bez otřepů{2}} s drsností povrchu v rozmezí Ra 1,6 až 3,2 mikronů, což eliminuje potřebu sekundárního frézování.
Nepoškozující-upínání
4 Nezávislé pneumatické válce vyvíjejí konstantní přídržný tlak 0,6 až 0,8 MPa. Integrované pryžové podložky zabraňují poškrábání povrchu eloxovaných nebo práškově-potažených profilů.
Antivibrační rám{0}
Masivní-karosérie z temperované oceli s monoblokem pohlcuje provozní harmonické a zabraňuje vychýlení čepele při zpracování těžkých-silnostěnných-profilů.
Volitelné upgrady
Digitální displej měření
Vysoce přesné{0}}digitální údaje pro ruční nastavení délky.
Uzavřený-systém servopolohování
Plně automatizované, programovatelné indexování délky pomocí dotykové obrazovky PLC pro komplexní dávkové zpracování.
Pneumatické mlhové mazání
Cílený mikro-systém kapkového rozprašování oleje pro chlazení karbidových zubů a prodloužení životnosti kotouče při řezání silných-stěn.
Prodloužené vstupní/výstupní dopravníky
Modulární 3- nebo 6metrové válečkové stoly pro podporu ultra dlouhých architektonických konstrukčních profilů.
Průmyslové přizpůsobení a OEM služby
Jako zavedený výrobce průmyslových strojů nabízíme přizpůsobené úpravy pro bezproblémovou integraci této jednotky do vaší stávající výrobní linky:
Optimalizace elektrické sítě:Přizpůsobené navíjení motoru-a ovládací prvky nakonfigurované pro místní síťová napětí včetně 208 V, 220 V, 415 V nebo 480 V při 50 Hz nebo 60 Hz.
Měřítko rozměrů:Prodloužené svislé řezné zdvihy a vlastní hloubka hrdla pro přizpůsobení ne-standardním, extra{1}}širokým průmyslovým hliníkovým sloupům.
HMI a standardizace ovládání:Upgradujte možnosti na architektury PLC Siemens nebo Mitsubishi s více{0}}jazykovým operačním rozhraním (angličtina, španělština, francouzština, arabština, ruština).
Partnerství soukromých značek:Vlastní povrchové úpravy vnějších povrchů práškovým-nástřikem odpovídající barvám vaší značky, včetně štítků s vlastním logem a přizpůsobených sad dokumentace pro distributory strojů.
Kontrola kvality a tovární akceptační testování
Před exportním balením musí každý stroj úspěšně projít vyčerpávajícím 48hodinovým testovacím režimem:
Audit geometrické geometrie
Dvouosé{0}}testování vyrovnání pomocí číselníkových indikátorů pro zaručení dokonalého vyrovnání 90 stupňů v celé rovině řezu.
Pneumatický běh spolehlivosti
Test 2000 cyklů nepřetržitého ovládání pneumatického upínání a zdvihu čepele při maximálním provozním tlaku (0,8 MPa).
Zkouška vlastností materiálu
Skutečné zkoušky řezání provedené na silnostěnných architektonických profilech, po nichž následovalo počítačové měření výstupních dílů, aby se zajistilo, že rozměrové tolerance zůstanou přísně v rozmezí ± 0,15 mm.
Síla a služby továrny
4 řádky & 1,000+ výstup jednotek:Je vybavena 4 automatizovanými výrobními linkami, které ročně dodají více než 1 000 strojů, aby bylo možné spolehlivě plnit velké-objemové B2B objednávky.
10+ roky zkušeností v oblasti výzkumu a vývoje:Více než deset let specializace na-kvalitní stroje na zpracování hliníkových slitin a opláštění, podporované pokročilým počítačovým integrovaným výrobním systémem (CIMS) pro nákladově-efektivní výrobu.
Přesné tovární rozvržení:Bezplatný vlastní návrh půdorysu dílen-a konfigurace zařízení přizpůsobené přesně podle specifikací vašeho profilu, abyste maximalizovali podlahovou plochu a zabránili plýtvání strojním zařízením.
Jednoletá záruka a logistika:Plná 12měsíční tovární záruka (kromě opotřebitelných dílů) s rychlou expedicí dílů, kompletní technickou dokumentací a flexibilními globálními dodacími podmínkami (FOB, CIF, DDP).
Upstream podpora dodavatelského řetězce:Bezplatné slučování s ověřenými-dodavateli surovin a příslušenství, které vám pomůže bezproblémově nastavit nebo škálovat váš závod na výrobu oken a dveří.
Balení, logistika a námořní doprava
Ochrana proti vlhkosti a balení:Vnitřní součásti stroje jsou ošetřeny dlouhodobými-antikorozními oleji{1}}, zahaleny do těžkého-vakuově utěsněného- bariérového filmu s vysoušecími balíčky a umístěny v fumigované masivní dřevěné bedně ISPM 15.
Flexibilní globální dodací podmínky:Poskytujeme úplné logistické zpracování pro podmínky EXW, FOB, CFR, CIF a DDP ve spolupráci s mezinárodními přepravními linkami první úrovně.
Bezpečnostní ukotvení kontejneru:Stroje jsou systematicky nakládány a přivazovány v námořních kontejnerech pomocí-ocelových pásů s vysokou pevností v tahu a těžkých dřevěných klínů, aby vydržely pohyb námořní dopravy.
Vymazání dokumentace:Každá zásilka obsahuje komplexní papírování: originální obchodní faktury, čisté konosamenty, podrobné balicí listy, osvědčení o původu, kompletní anglické provozní příručky a schémata zapojení.
FAQ
Otázka: Proč by si továrna měla vybrat vertikální pilu před tradiční horizontální pilou na profily slunečních místností?
Odpověď: Výroba slunečních místností a pergoly zahrnuje konstrukční profily velkých, širokých-sekcí, které se mohou prohýbat nebo ohýbat, když jsou položeny naplocho na vodorovnou postel. Vertikální design podpírá profil vertikálně proti pevnému opěradlu a využívá gravitace ke stabilizaci materiálu. Toto nastavení zabraňuje prohýbání, eliminuje úhlové odchylky ve velkých šířkách a ušetří až 40 % podlahové plochy ve srovnání s horizontálním uspořádáním.
Otázka: Jaké limity tloušťky platí pro hliníkové profily, které tento stroj dokáže řezat?
Odpověď: Těžké-vřeteno a rám si pohodlně poradí s tloušťkou stěny profilu až 6 mm pro nepřetržité průmyslové řezání. U plných profilů nebo tloušťky stěn přesahujících 6 mm doporučujeme nainstalovat volitelný systém mazání mlhou a upravit rychlost vnitřního pneumatického posuvu, abyste zajistili čisté řezy a zabránili hromadění tepla.
Otázka: Jak funguje mlhový mazací systém a je nutný pro všechny operace?
Odpověď: Volitelný systém mazání mlhou používá stlačený vzduch k rozprášení přesného množství chladicího oleje přímo na zuby pilového kotouče během cyklu řezání. Zatímco u tenkostěnných okenních a dveřních rámů je dostačující suché řezání, u silných architektonických profilů slunečních místností se důrazně doporučuje mazání, aby se zabránilo přivaření hliníkových třísek k zubům kotouče, čímž se zajistí hladší povrchová úprava a zdvojnásobí se životnost nástroje.
Otázka: Jak můžeme zajistit, aby pneumatické svorky nepromáčkly nebo nepoškrábaly špičkové -práškové-potahované nebo eloxované profily?
Odpověď: Náš více{0}}bodový pneumatický upínací systém obsahuje nastavitelné tlakové-regulační ventily, které obsluze umožňují snížit přidržovací tlak pro jemné obrobky. Všechny kovové čela svorek jsou navíc opatřeny silnými-průmyslovými pryžovými podložkami s vysokou hustotou, které absorbují upínací nárazy a zabraňují mechanickému poškození nebo poškrábání na dokončených površích profilů.
Otázka: Jaká běžná údržba je nutná k udržení přesnosti řezání během více směn?
Odpověď: Každodenní údržba zahrnuje odstraňování hliníkových třísek z lineárních vodicích lišt a kontrolu vlhkosti-regulátoru vzduchového filtru. Týdně by měly být lineární vodicí bloky mazány standardním strojním mazivem prostřednictvím jejich integrovaných maznic. Měsíčně by se mělo ověřovat napnutí hnacího řemene vřetena, aby se zabránilo prokluzování při řezání s vysokým-zátěžem.
Otázka: Jakou poprodejní mechanickou podporu a pomoc při odstraňování problémů nabízíte v mezinárodním měřítku?
Odpověď: Poskytujeme kompletní dokumentaci v angličtině, včetně instalačních videí krok{0}}za{1}} a komplexních schémat zapojení. V případě provozního problému poskytuje naše technické oddělení vzdálenou diagnostickou podporu prostřednictvím video spojení. Všechny položky standardního opotřebení využívají univerzálně dostupné značky a proprietární komponenty jsou skladem pro okamžité mezinárodní expresní odeslání do 48 hodin.
