Přehled produktu

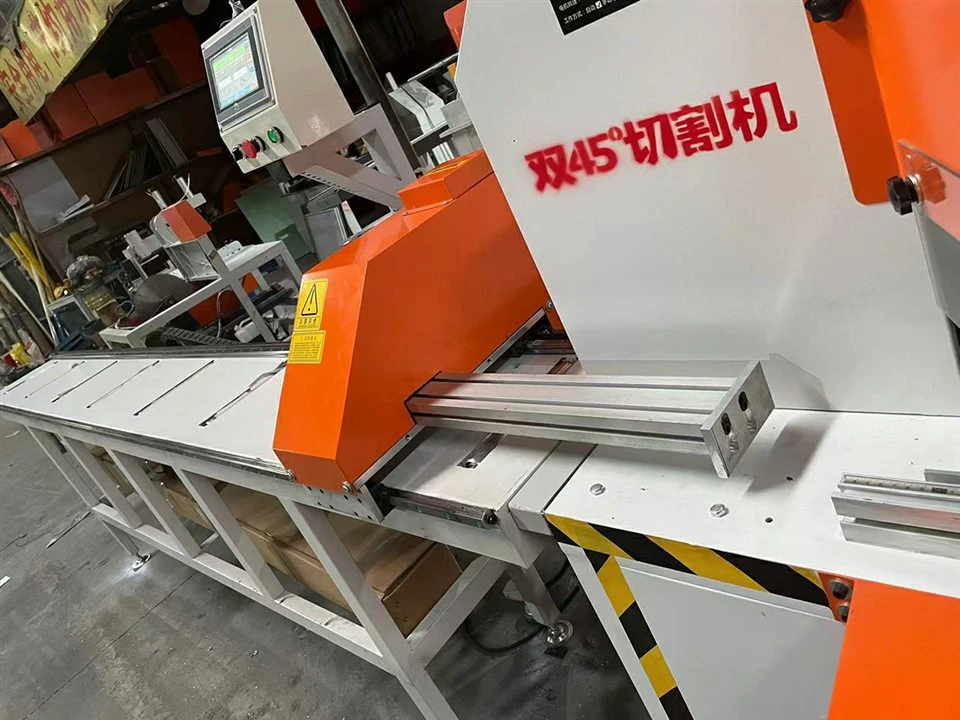

Řezací stroj krabicového typu je navržen pro kontinuální, velkoobjemové-řezání hliníkových dveří, oken, fasádních stěn, solárií a průmyslových profilů. Tento stroj se vyznačuje plně uzavřenou, těžkou-strukturou skříně vyrobenou z ocelových plátů-odlehčených pnutím, minimalizuje strukturální rezonanci a vychylování čepele. Poskytuje vysoce přesné lineární řezy -bez otřepů-, díky čemuž je spolehlivou volbou pro průmyslové výrobce hliníku a výrobce architektonických systémů, kteří chtějí optimalizovat výtěžnost materiálu a průchodnost.
Technické parametry
|
Vstupní výkon |
1,5 kW |
|
Vstupní napájecí zdroj |
220V / 380V / 50Hz |
|
Rychlost vřetena |
3300 ot./min |
|
Kapacita řezání |
120 × 120 mm |
|
Specifikace pilového kotouče |
355 × 25.4 × 3.2 × 120T |
Klíčové vlastnosti a technické specifikace
Monoblok Box-Tuhost rámu:Plně uzavřená základna stroje stabilizuje řeznou hlavu, snižuje vibrace během vysokorychlostních cyklů posuvu a zajišťuje axiální odchylku řezu menší než 0,10 mm.
Vysoce přesný lineární pohyb:-Vybaveno nadrozměrnými, tvrzenými lineárními vodicími kolejnicemi a předepnutými kuličkovými vodicími lištami pro hladký, lineární posuv a konzistentní rovnoběžnost řezání.
Sestava průmyslového vřetena a čepele:Poháněno vysoce výkonným-indukčním motorem s přímým{1}}pohonem ve spojení s vysoce-karbidovými-kotoučovými (TCT) pilovými kotouči, které udržují stabilní točivý moment při trvalém zatížení.
Pneumatická upínací matrice:Obsahuje dvouosé (horizontální a vertikální) nastavitelné pneumatické upínače, které bezpečně uzamknou profil přímo u linie řezu, aby se zabránilo kroucení materiálu.
Bezpečnost obsluhy a zmírnění prašnosti:Plně integrovaný bezpečnostní kryt s automatickým{0}}blokováním průhledových dvířek a optimalizovanými lokalizovanými porty pro odsávání prachu pro čistší pracovní prostor.
Služby přizpůsobení
Nabízíme přizpůsobené technické úpravy pro bezproblémovou integraci stroje do vašich stávajících výrobních pracovních postupů:
Rozměrová a kapacitní škálovatelnost
Zakázková velikost pilového kotouče až do 600 mm pro nadrozměrné průmyslové konstrukční profily.
Integrace automatizace
Upgrady na plně automatizované CNC podávací systémy, servo-motorizované indexování materiálu a elektronické digitální odečty měření délky (DRO).
Aktualizace chladicího systému
Volitelné chlazení mikro-dávkovací mlhou (minimální množství mazání - MQL) pro delší životnost kotouče při těžkém-řezání stěn.
Řízení a integrace dat
Vlastní konfigurace PLC (Siemens/Mitsubishi) a integrace průmyslového snímače čárových kódů pro kompatibilitu řízení výroby ERP.
Soulad, balení a globální logistika
Mezinárodní standardy kvality:Všechny stroje jsou vyráběny podle systémů kvality ISO 9001 a mají plnou certifikaci CE pro přístup na evropský trh. Každá jednotka prochází před odesláním nepřetržitým 48-hodinovým mechanickým testem suchého chodu.
Exportovat-kvalitní obaly:Těžká-odolná aplikace oleje proti korozi-, vakuově utěsněná v plastovém obalu odolném proti vlhkosti- a bezpečně přišroubovaná v dřevěném pouzdře bez -vykuřování{4}} s certifikací IPPC.
Doprava a Incoterms:Podporujeme flexibilní obchodní podmínky včetně FOB, CIF, CFR a DDP (Delivered Duty Paid), abychom zefektivnili vaši dovozní logistiku.
Dodací lhůty:Standardní konfigurace odesíláme do 15–20 pracovních dnů. Vlastní automatizované nebo CNC konfigurace se dodávají do 30–45 pracovních dnů v závislosti na schválení návrhu.
Síla a služby továrny
4 řádky & 1,000+ výstup jednotek:Je vybavena 4 automatizovanými výrobními linkami, které ročně dodají více než 1 000 strojů, aby bylo možné spolehlivě plnit velké-objemové B2B objednávky.
10+ roky zkušeností v oblasti výzkumu a vývoje:Více než deset let specializace na-kvalitní stroje na zpracování hliníkových slitin a opláštění, podporované pokročilým počítačovým integrovaným výrobním systémem (CIMS) pro nákladově-efektivní výrobu.
Přesné tovární rozvržení:Bezplatný vlastní návrh půdorysu dílen-a konfigurace zařízení přizpůsobené přesně podle specifikací vašeho profilu, abyste maximalizovali podlahovou plochu a zabránili plýtvání strojním zařízením.
Jednoletá záruka a logistika:Plná 12měsíční tovární záruka (kromě opotřebitelných dílů) s rychlou expedicí dílů, kompletní technickou dokumentací a flexibilními globálními dodacími podmínkami (FOB, CIF, DDP).
Upstream podpora dodavatelského řetězce:Bezplatná odvětvová shoda s ověřenými-dodavateli surovin a příslušenství, které vám pomohou bezproblémově nastavit nebo škálovat váš závod na výrobu oken a dveří.
Po-podpora prodeje a záruka
Záruční podmínky
12měsíční komplexní záruka pokrývající strukturální a hlavní elektrické komponenty (kromě spotřebních dílů, jako jsou pilové kotouče).
Technické uvedení do provozu
K dispozici jsou kompletní provozní příručky, schémata zapojení a průvodce nastavením videa. Vzdálené zprovoznění videa a diagnostické relace-inženýra-k-v reálném čase jsou k dispozici bez dalších nákladů.
Dodávka náhradních dílů
Garantovaná dostupnost náhradních dílů z našeho vyhrazeného inventáře minimálně 5 let po-nákupu.
Často kladené otázky
Otázka: Jakou maximální tloušťku stěny a velikost profilu dokáže tento řezací stroj zvládnout?
Odpověď: Standardní konfigurace řeže hliníkové profily o maximálním průřezu-až 150 mm x 200 mm při 90 stupních a tloušťce stěny až 5 mm. Pro větší průmyslové konstrukční profily nebo silnější masivní tyče můžeme stroj vybavit většími průměry kotoučů až do 600 mm a zvýšenými kapacitami motoru.
Otázka: Jak dlouho vydrží pilový kotouč z tvrdokovu, než bude nutné naostřit nebo vyměnit?
Odpověď: Za normálních provozních podmínek s pravidelným používáním mlhového chladicího systému na architektonickém hliníku poskytuje vysoce-kvalitní pilový kotouč TCT obvykle 15 000 až 20 000 řezů, než je nutné naostřit. Čepele lze přebrousit 3 až 5krát v závislosti na hloubce opotřebení.
Otázka: Jak si stojí rám krabicového -typu rámu ve srovnání se standardními frézami na hliníkový profil s otevřeným{1}}rámem?
Odpověď: Frézy s otevřeným-rámem jsou náchylné ke strukturálnímu ohýbání a rezonanci při vysokorychlostním řezání-, což urychluje opotřebení kotouče a způsobuje mikro-odchylky na povrchu řezu. Plně uzavřený box-rám absorbuje strukturální harmonické frekvence, udržuje pevné vyrovnání a čistý povrch po celá léta nepřetržitého 2směnného provozu.
Otázka: Lze tento stroj synchronizovat s externími válečkovými dráhami nebo digitálními skladovacími regály?
A: Ano. Dodáváme odpovídající 3-metrové nebo 6{5}}metrové podpěrné válečkové stoly. Pokud zvolíte volitelnou konfiguraci digitálního polohování nebo CNC servopodavače, systém se může přímo synchronizovat s automatickými měřeními délky, aby se zefektivnilo zpracování dlouhých profilů.
Otázka: Je možné nakonfigurovat tento stroj pro specializované průmyslové rozvodné sítě?
A: Ano. Zatímco naše standardní nastavení je 380V/50Hz/3fázové, náš elektrotechnický tým konfiguruje motory a ovládací zařízení pro konkrétní regionální elektrické sítě, včetně 220V/440V/480V při 60Hz, čímž zajišťuje plnou provozní shodu se severoamerickými a celosvětovými průmyslovými normami.
Otázka: Jaká pravidelná údržba je nutná, aby se zabránilo neplánovaným prostojům ve výrobě?
Odpověď: Každodenní údržba vyžaduje čištění kovových třísek z vodících kolejnic a vnitřní skříně spolu s kontrolou maznice pneumatické olejové mlhy. Týdenní údržba zahrnuje mazání lineárních vodicích ložisek prostřednictvím centralizovaných maznic a kontrolu napnutí řemene.
Otázka: Jak řešíte poškození při přepravě nebo provozní poruchy během záruční doby?
Odpověď: Každý stroj je uvnitř dřevěné bedny zajištěn těžkými -pevnostními stahovacími pásy-, aby se zabránilo pohybu při přepravě. Ve vzácných případech poškození při přepravě nebo předčasného selhání součásti odesíláme náhradní díly prostřednictvím expresního kurýra (DHL/FedEx/UPS) ihned po technické kontrole na dálku, přičemž náklady na součást a dopravu absorbujeme v rámci naší záruční politiky.
